Oprava vylomeného háku přehazovačky na kole Kona Hei hei. (kinked hanger kona)

03.11.2019

Kdo má karbonové kolo Kona Hei Hei určitě ví, že nejslabší článek tohoto jinak skvělého bajku je uchycení zadní patky přehazovačky.

Karbonová kona má opravdu velmi specifický hák přehazky s minimální podporou rámu.

Jde to až proti celé fylosofii tohoto uchycení.

Pokut vím, tak hák přehazovačky má chránit rám před poškozením. Při pádu by se měl hák přehazovačky v nejslabším místě zlomit aby nedošlo k poškození zadní stavby.

V případě nových kol Kona je to přávě naopak. Hák přehazovačky je takřka nezničitelný a při pádu na přehazovačku se nepoškozený hák vylomí i s kusem zadní stavby.

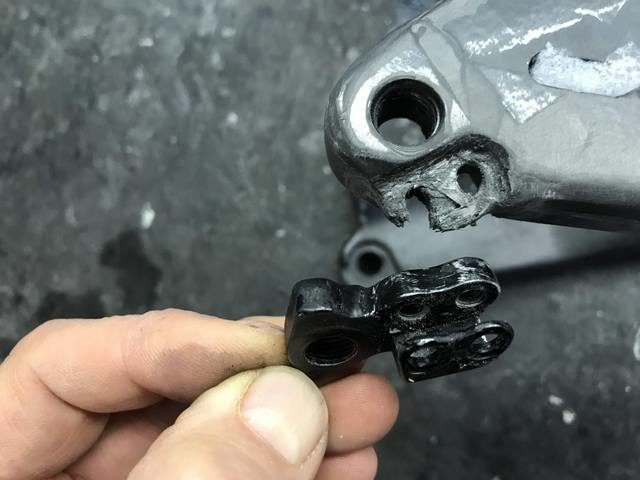

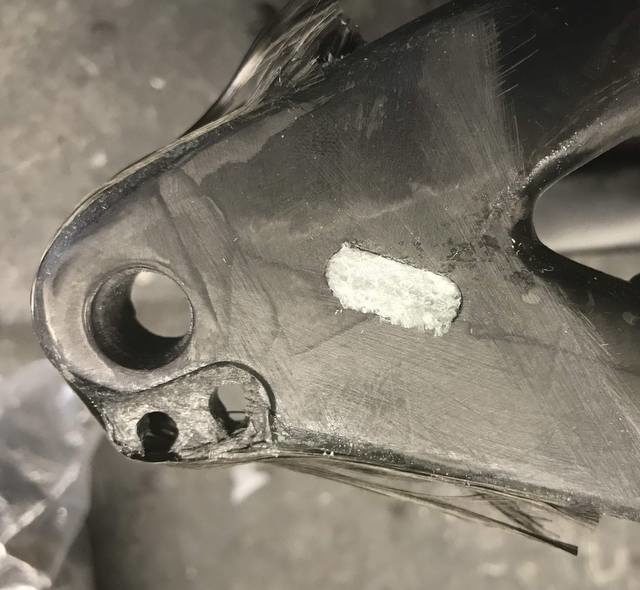

V praxi to vypadá asi takto:

Plocha pro laminaci takřka nulová a celá zadní stavba stojí řádově 10000kč.

Nebylo na výběr, pokusit jsme se o to musely. Přiznám se, že to vyšlo až na druhý pokus, ale již teď mohu říct, že to jde opravit a kolo funguje.

Podívejte se jak jsme se k tomu postavily.

V první řadě jsme obrousily lak v okolí opravy a dobře odmastily.

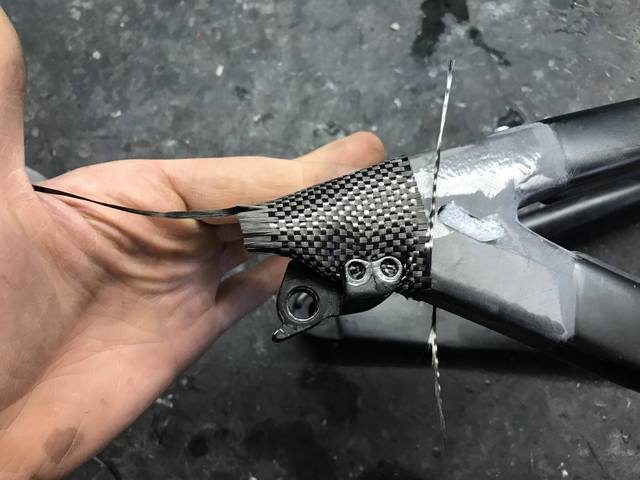

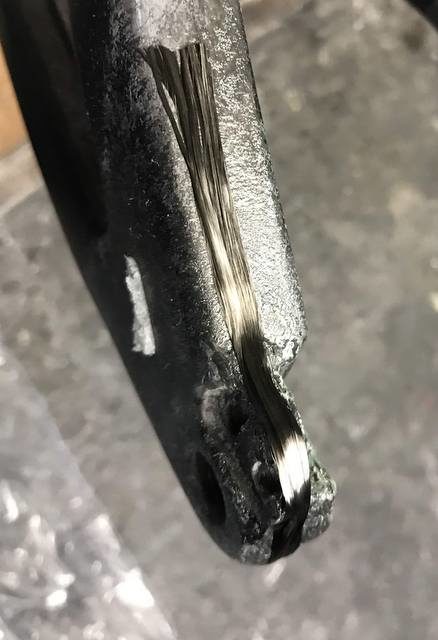

Potom jsme začaly klást jednotlivá vlákna tak, aby jsme přemostily roztrženou díru na uchycovací šroub.

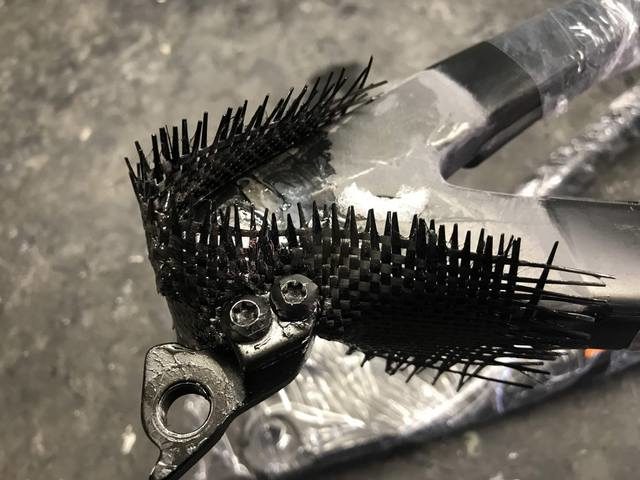

Další krok byla laminace a rozložení sil do co největší plochy.

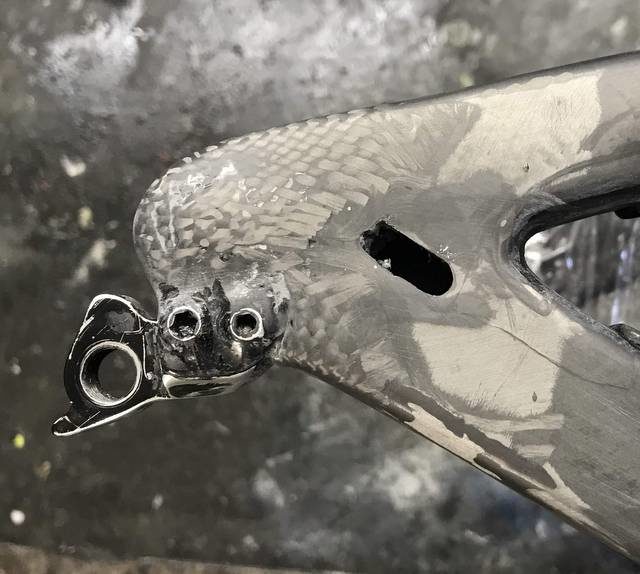

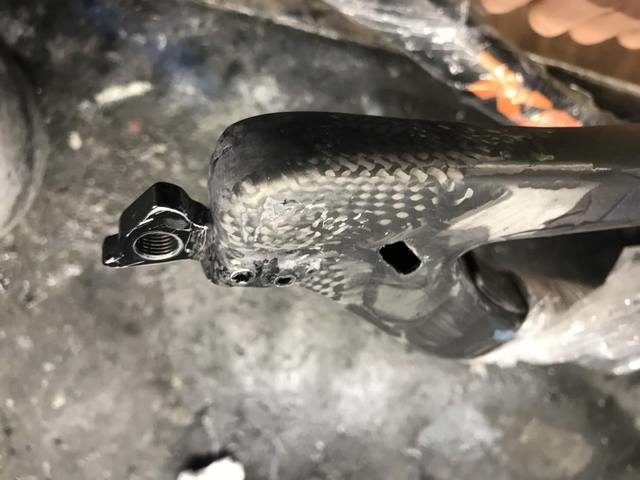

Po důkladném proschnutí a odsátí přebytečné pryskyřice jsme začaly s broušením a povrchovou úpravou. Díru pro osu jsme z pohledové strany nechaly schválně zaslepenou, aby jsme nepřerušily vlákna která významě drží patku. Těsné okolí patky jsme raději moc neupravovaly, aby jsme nepřerušili ani vlákénko, které by mohlo udržet patku v pozici.

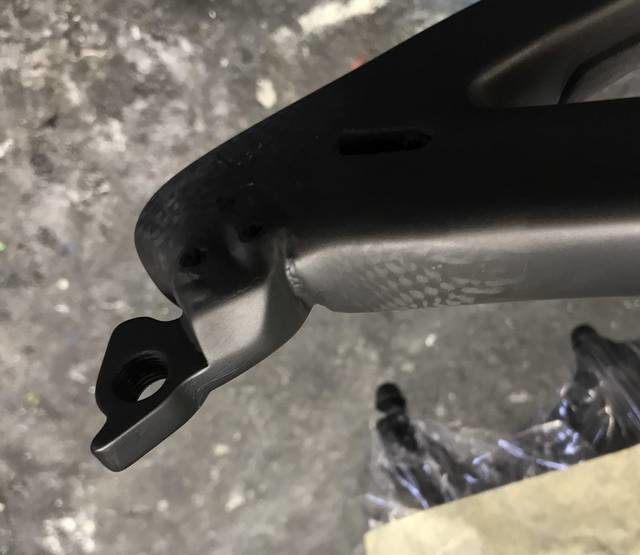

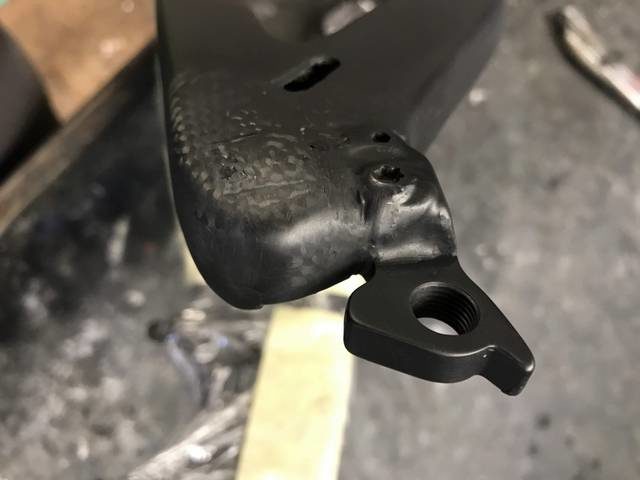

Po vybroušení a lehkém přestříkání matnou černou vše začalo mít opět tvar a formu.

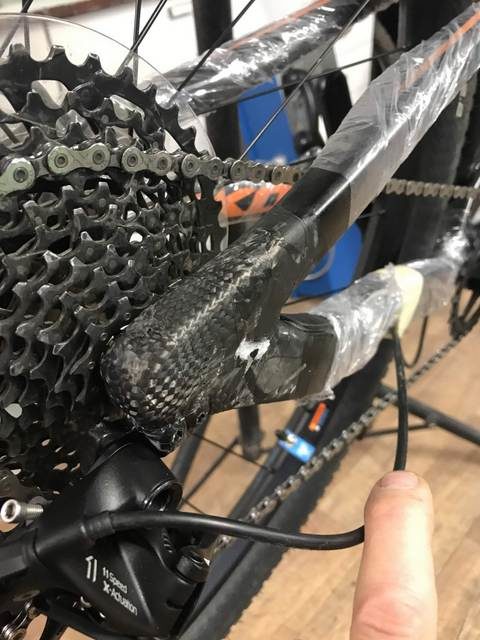

Ještě před tím však následovala nejkritičtější fáze celého procesu. Rovnání patky do přesné pozice vůči pastorkům. Ale jelikoš tuto patku nelze ohnout, musely jsme celý spoj lehce ohřát a rovnat patku v rozměklém karbonu. To se nám na poprvé nepovedlo a celá vrstva se rozlepila a patka se zcela uvolnila. Při druhém pokusu jsme patku prohřály odporovým drátem lokálně a laminace vydržela. Zaplať bůh. Po ochladnutí a vytvrdnutí jsme nasadili přehazovačku a zakaly zátěžové testy.

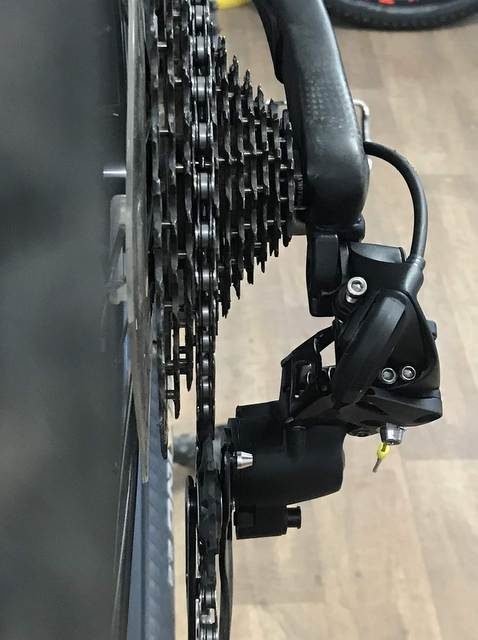

Naštěstí hák nepovolil a dokonce vydržel i tlak 20kg. Přehazovačka řadí dokonale a zadní stavba je zachráněná.

Jsme rádi, že jsme mohly dalšímu zákazníkovy pomoct zpátky do sedla… :-)
