Specialized EPIC. Kompletní montáž zadní stavby a tlumiče po repasi.

12.10.2010

Konečně přišla chvíle, kdy se po zrestaurování laku na Rámu Epic airbrushem a generálce tlumiče s brainem pustíme do smontování rámu. Budeme lisovat nová ložiska a samozřejmě že jsme u toho byli i s fotoaparátem aby jsme vám mohli předat pár technických typů. Vidlice Reba Team taktéž prošla kompletní generálkou a dostala superrychlá tuningová gufera Enduro o kterých už jsme psali v předchozím článku. Takže po smontování a osazení novými komponenty SRAM X.9 a brzdami AVID ELIXíR bude kolečko jako nové a počká si na svého nového majitele velikosti XL.

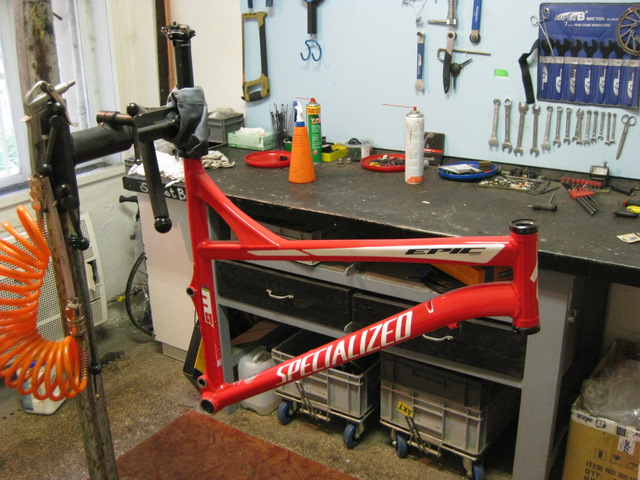

Rám Specialized Epic připravený na montáž zadní odpružené stavby.

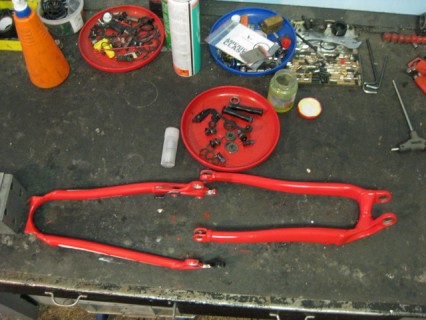

Připravili jsme si všechny díly pěkně vyčištěné.

I zde se vyplatí kulové sférické ložisko dobře utěsnit vazelínou typu „pasta“ , dobře dotáhnout a zajistit proti povolení.

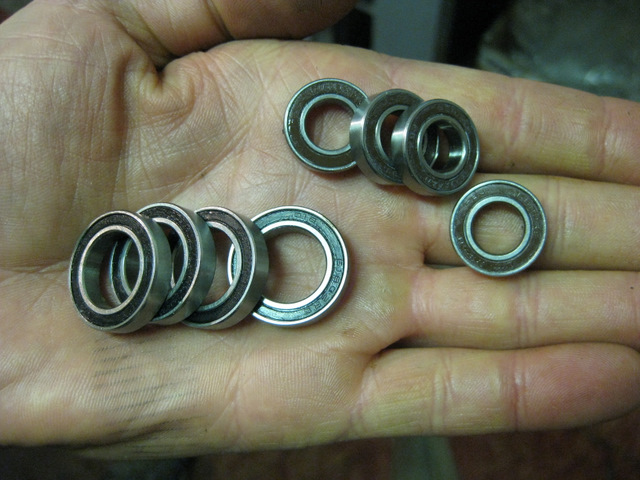

Sada nových ložisek FBJ.

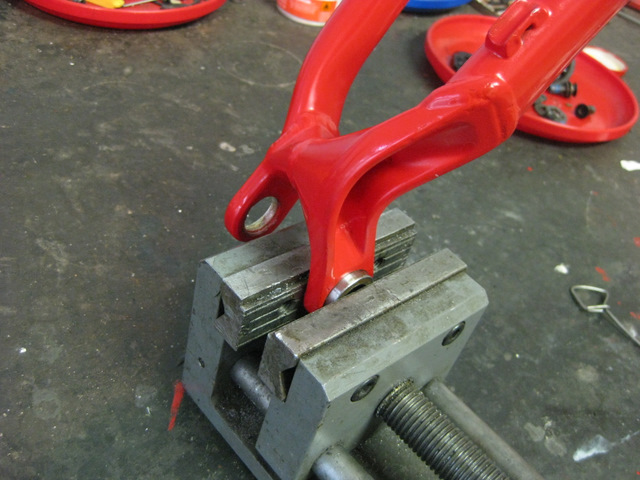

Ložiska zatlačíme do vidlice pomocí lisu. V žádném případě nepoužíváme násilí.

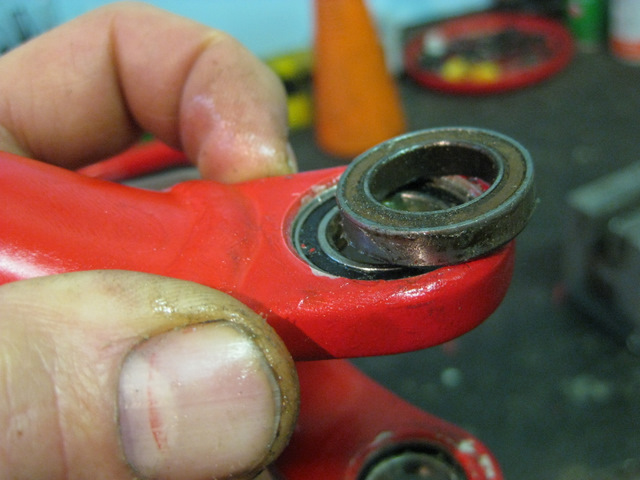

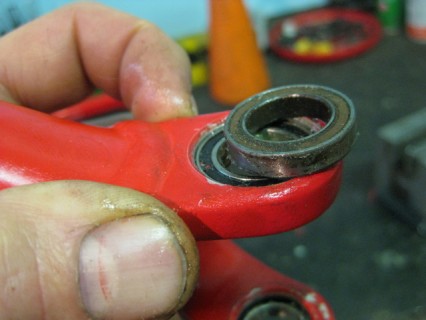

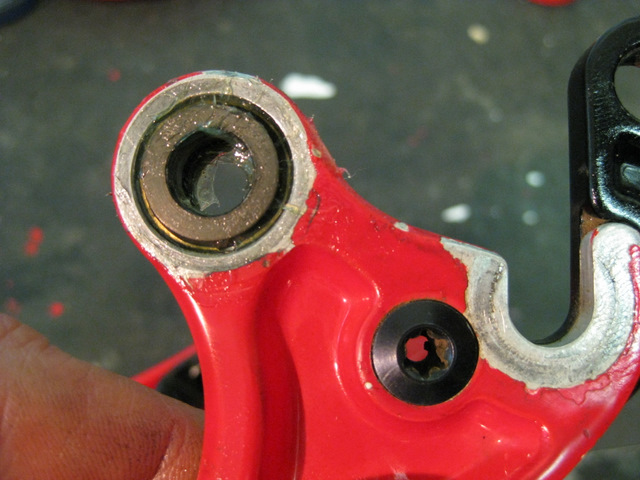

K úplnému dotlačení do sedla domečku použijeme ještě jedno staré ložisko

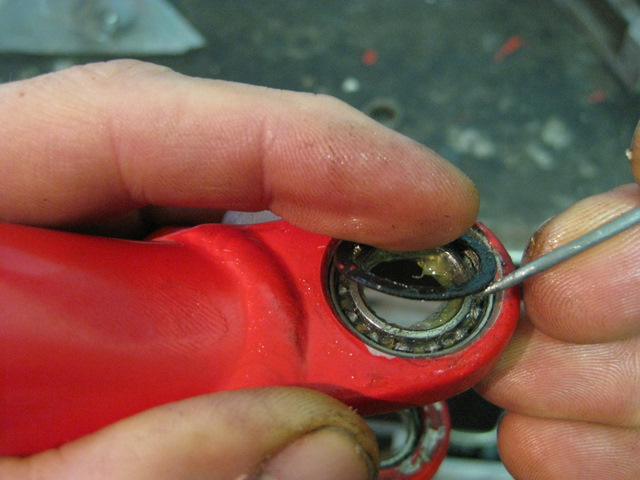

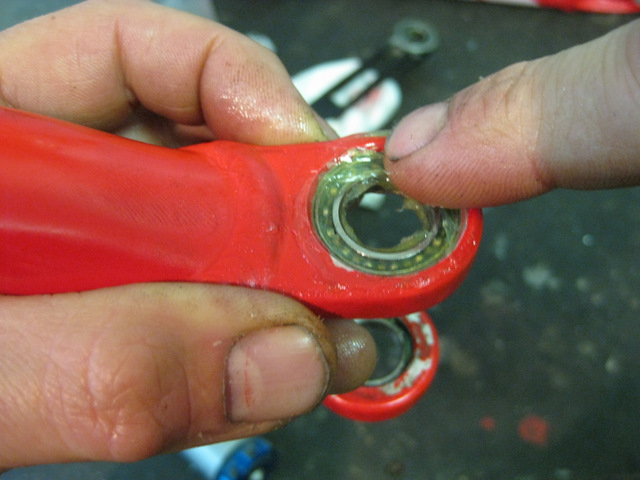

Potom doporučujeme nadzvednout prachovku a docpat ložisko hustou vazelínou. To aby voda neměla nejmenší šanci vniknout ke kuličkám.

Dobře vymazané ložisko. Toto však nesmíte udělat u ložisek , která se otáčí vysokou rychlostí. Kuličky by se pak neotáčely a ložisko by se zadřelo. Třeba u náboje zadního kola…

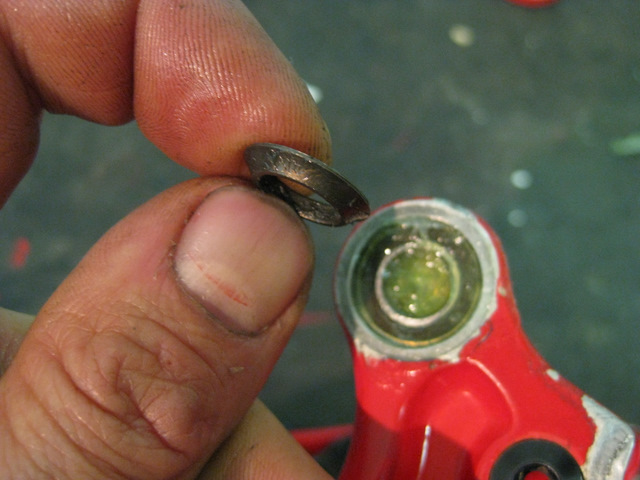

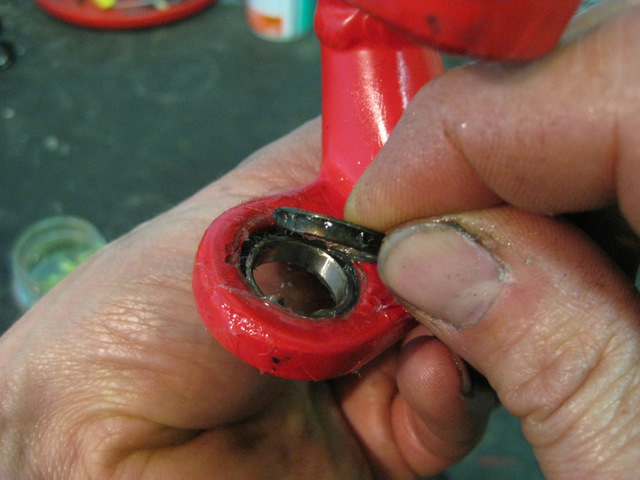

Potom si připravíme tvarovou podložku , kterou musíme umístit užší stranou k ložisku tak, aby se opírala jen o vnitřní kroužek.

Takže takto.

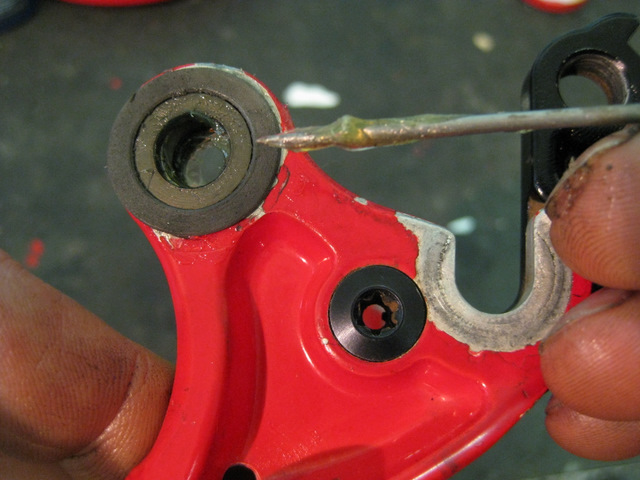

Doplníme prachovku.

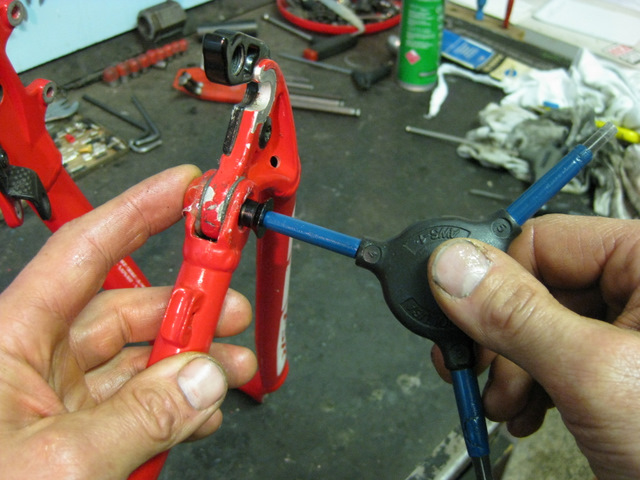

A komplet prošroubujeme čepem.

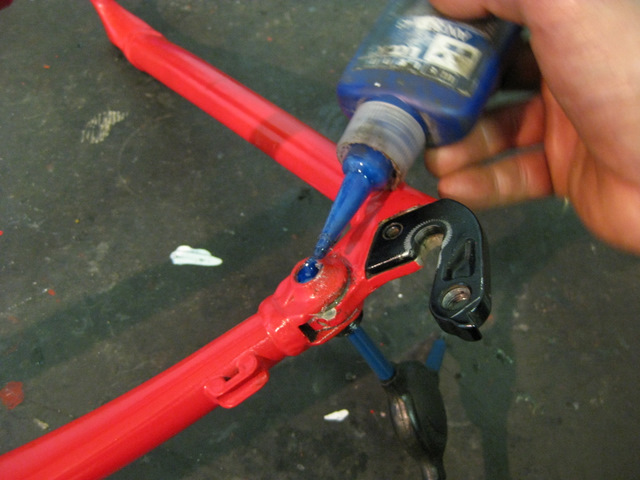

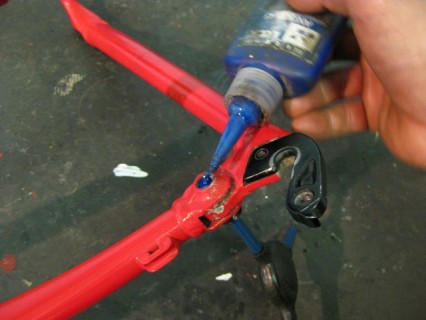

Který nezapomeneme zajistit modrým lepidlem Loktite.

Obdobně postupujeme u všech ložisek.

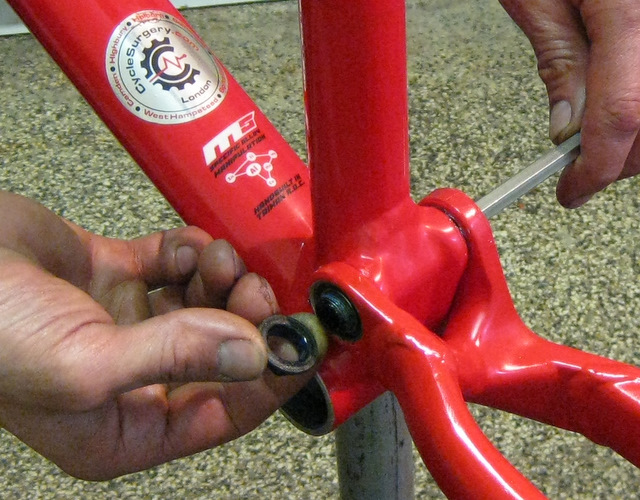

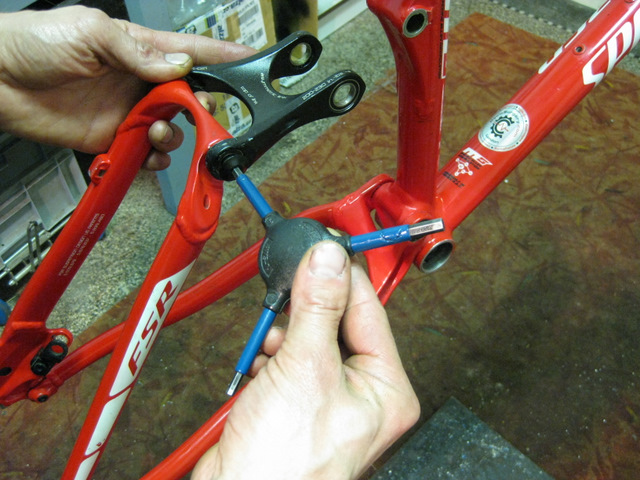

Konečně můžem provést připojení spodní vidlice k rámu prošroubováním nosného čepu a zajistit ho Loktitem proti povolení.

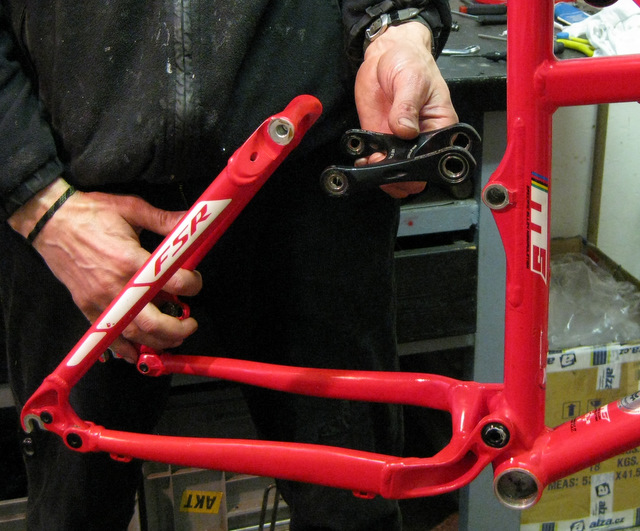

Teď si připravíme vahadlo zadní stavby.

Zde platí stejná pravidla pro ložiska a zajištění čepů.

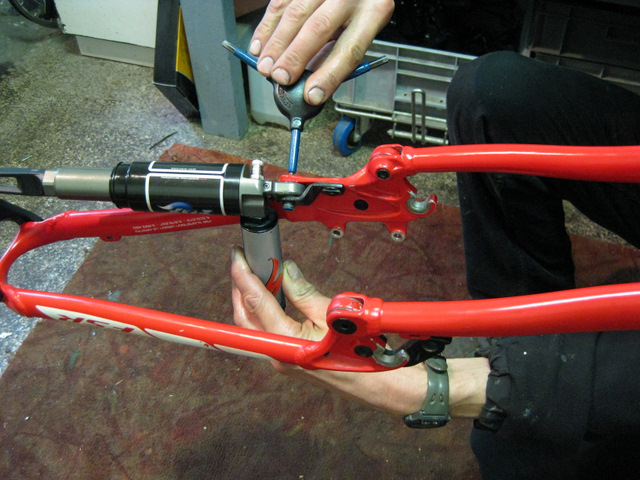

Dalším krokem je připojení tlumiče s brainem.

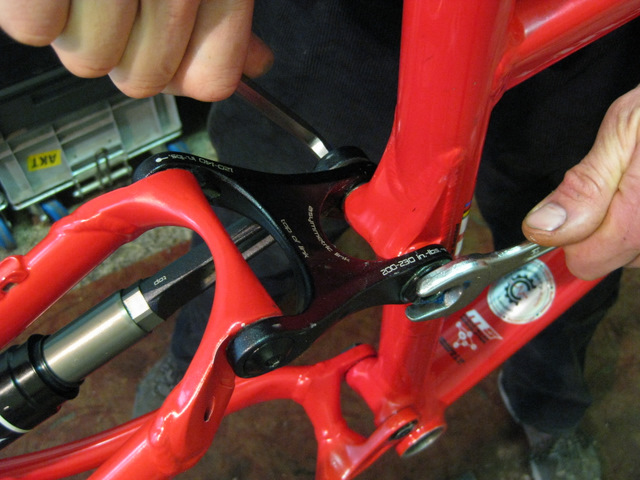

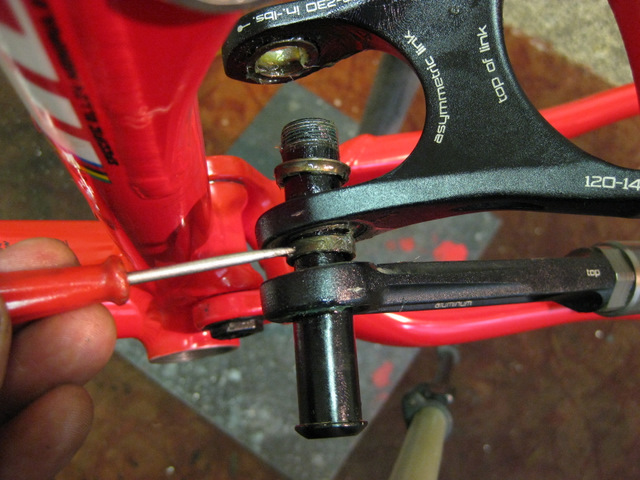

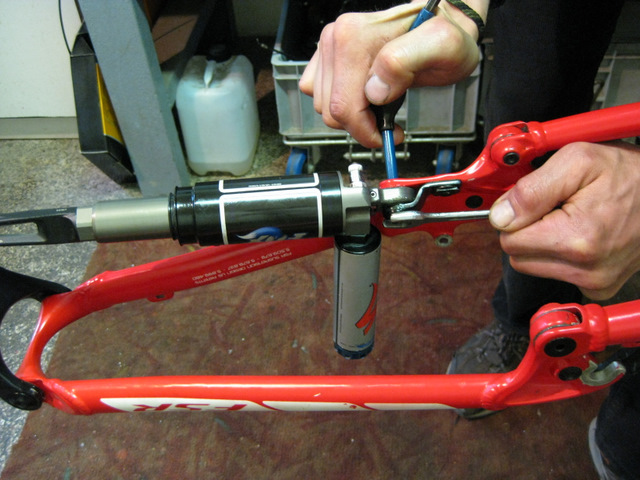

Připojení tlumiče k vahadlu a následně k rámu je trochu boj a je nutné si dát pozor na pár důležitých věcí.Jako třeba poloha tvarových podložek a distanční podložky mezi rámem a tlumičem.

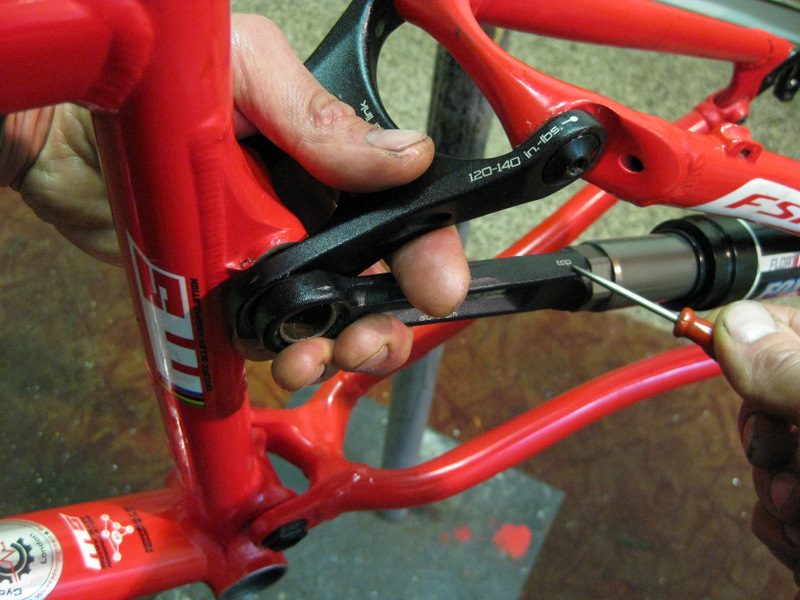

Další důležitá věc je natočit táhlo tlumiče do polohy podle značky TOP směrem nahoru. Pístnicí se totiž dá točit dokola a mohlo by se stát, že bude přetočená obráceně.

Teď už jen řádně zajistíme a dotáhneme.

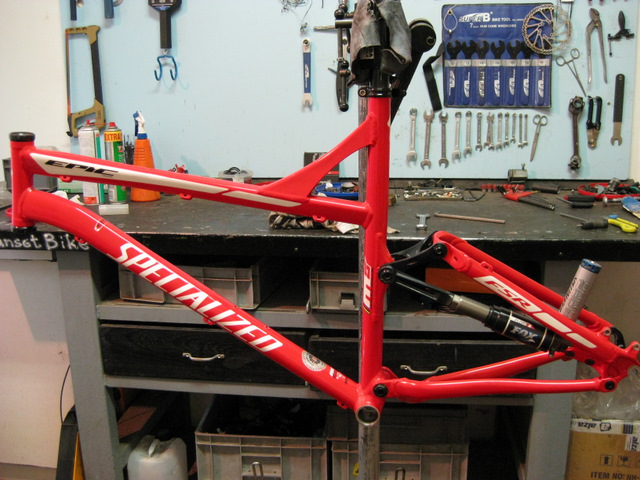

No a zadní stavba je Komplet. :-)

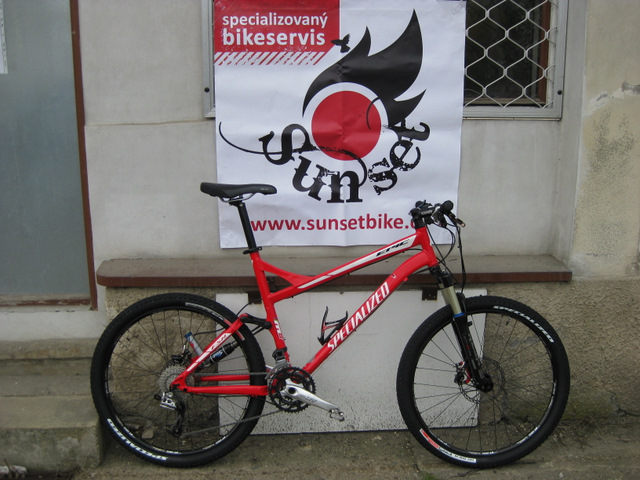

A jak vypadá fešák v plné parádě? Za 40000kč s komplet novými komponenty….proč ne? :-)
