Servis a repase tlumiče Specialized EPIC BRAIN

15.07.2009

Protože se stále více množí případy, kdy majitelé kol Specialized EPIC podlehnou fatální touze zjistit, jak vypadá jejich tluimič s Brainem uvnitř a způsobí tím nenapravitelné škody. Rozdodli jsme se předejít dalším tragickým počinům a odhalit Vám co vlastně takový tlumič s Brainem skrývá.

Na obrázcích dole uvidíte postupnou rozborku jednotlivích dílů s případným komentářem.Proč by jste se vlastně neměli doma sami pouštět do rozebírání Brainu?
Leckdo si přece umí normální tlumič rozhodit a vyměnit „o“ kroužky sám….
V tomto případě to však tak jednoduché není.
Jde o to, že horní komora Brainu je natlakována dusíkem, který tlačí na plovoucí pístek, který separuje olej od plynu.
Ve chvíli kdy odšroubujete Brain, abyste sundali tělo tlumiče a vyměnili těsnění, vyteče tlumičový olej a ujde dusík.
Tím pádem je všechno špatně a útlum ztratí „elasticitu“ a potřebný tlumící efekt.
Jelikoš se komora s dusíkem nedá podomácku naplnit, nezbývá než všechno zabalit a poslat do specializovaného servisu.Na princip Brainu a jak funguje se můžete podívat zde ve skvělé animaci, když projdete branou a zastavíte se u expozice s tlumičem. Stačí pak zmáčknout tlačítko ANIMACE.

ČLÁNEK NEDOKONČEN

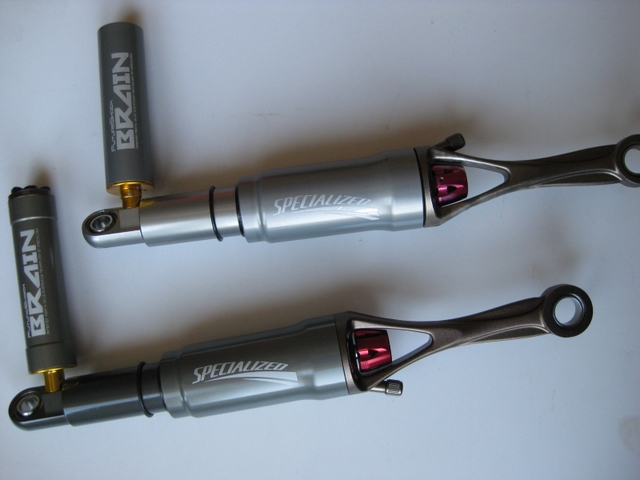

Zde je vidět rozdíl mezi starým tlumičem 2007 a novým 2008 s vylepšeným planžetovým utěsněním. Nový tlumič je mnohem tmavší napohled a má osazené tělo brainu malím odlehčením ve střední části.
Povolené tělo tlumiče. V této poloze je ještě všechno v pořádku.

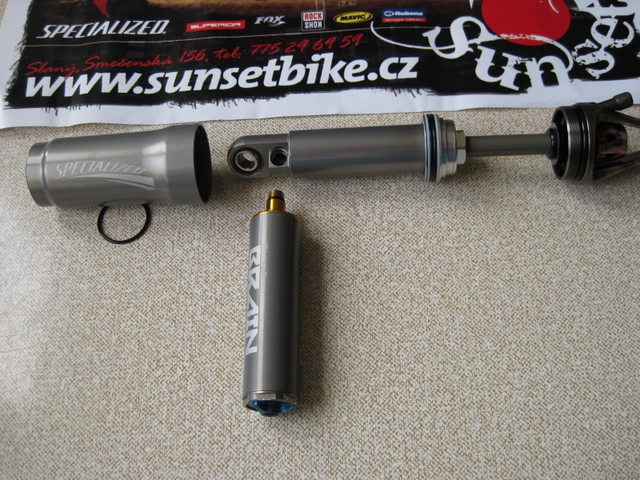

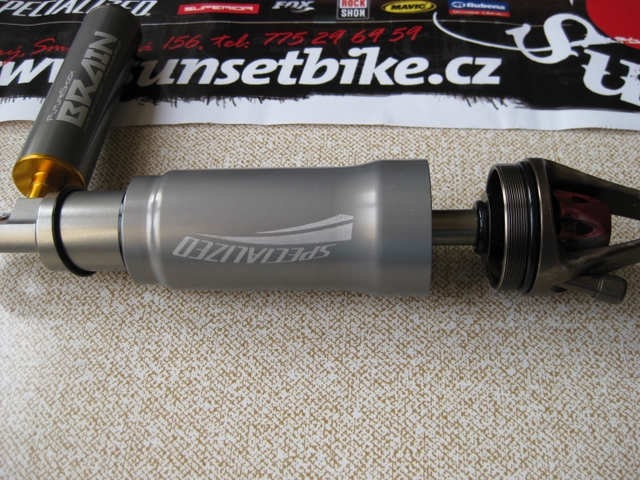

V této chvíli už je Brain odmontován,aby se dalo ztáhnout „tělo“ tlumiče a je všechno v háji,protože uniknul i tlumičový olej z Brainu.

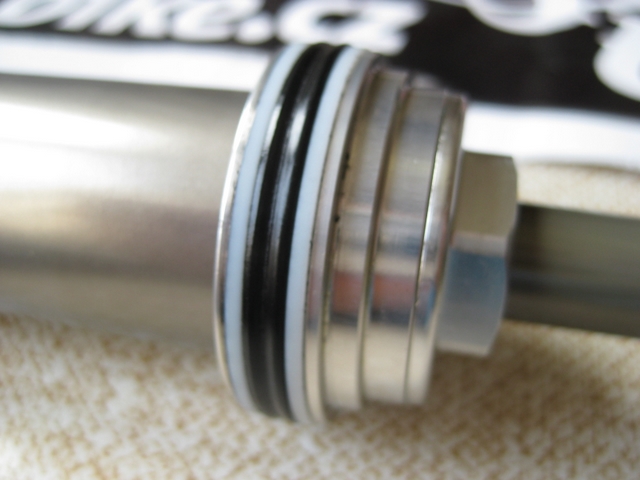

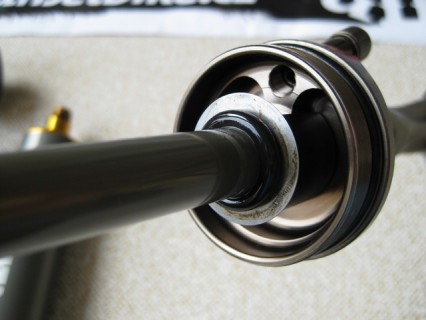

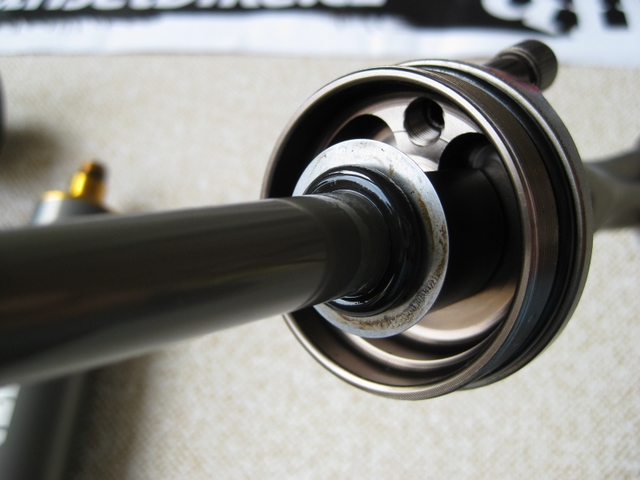

Toto je těsnění na pístnici válce.

Otvor ventílku z druhé strany.

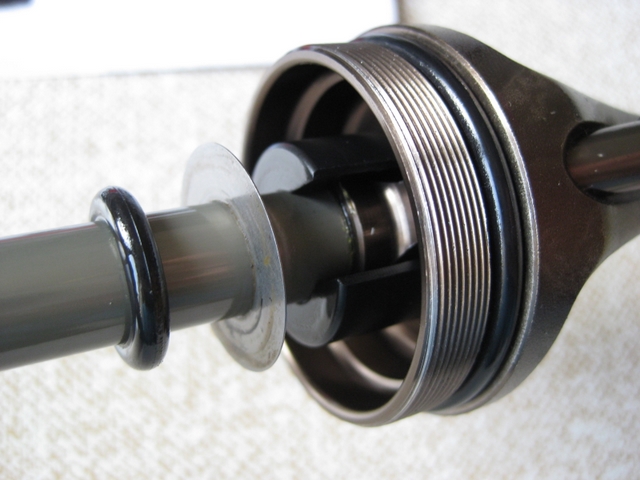

Gumový doraz proti proražení v plném zdvihu.
Pryžový doraz zpětného chodu.

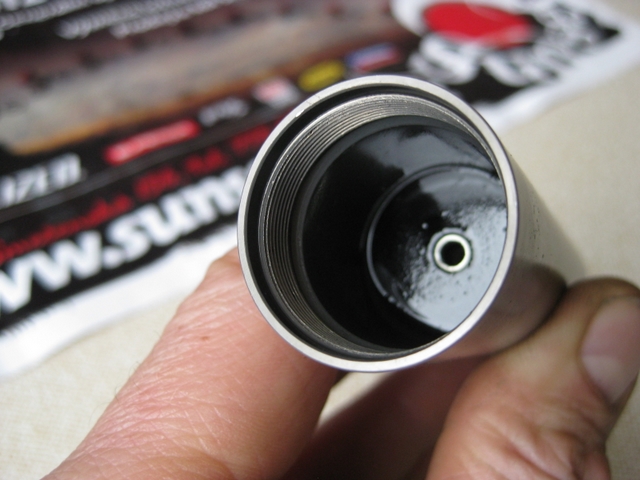

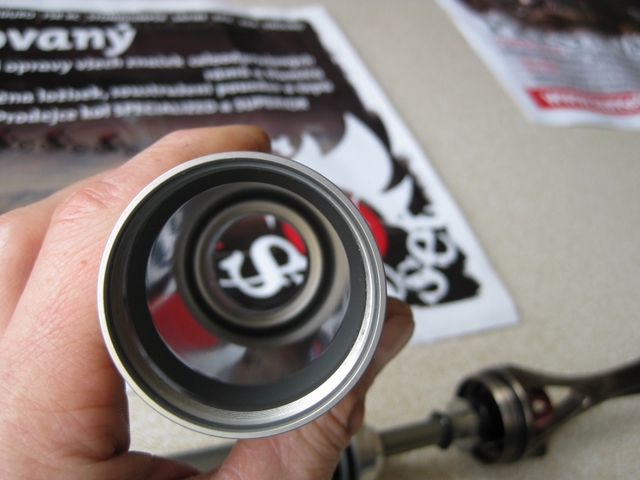

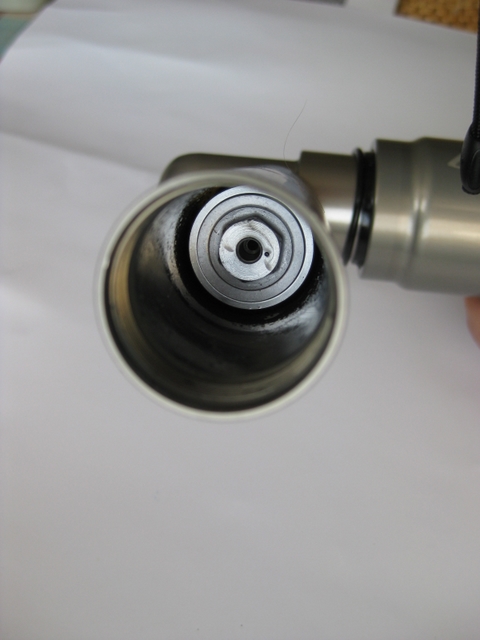

Prázdné tělo válce.

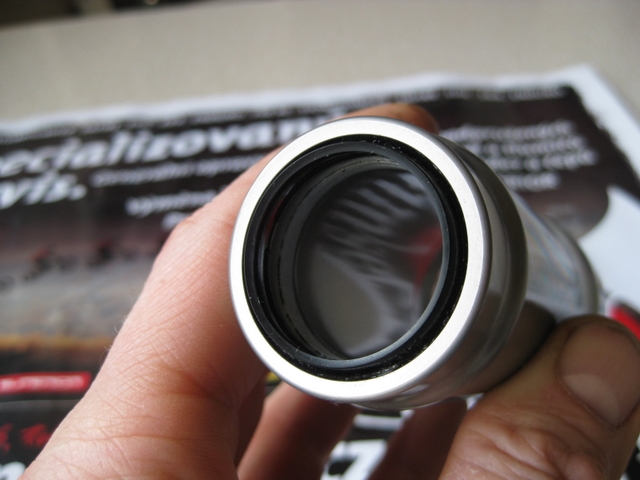

Stírací kroužek pístnice. Zabraňuje vnikání nečistot do těla válce.

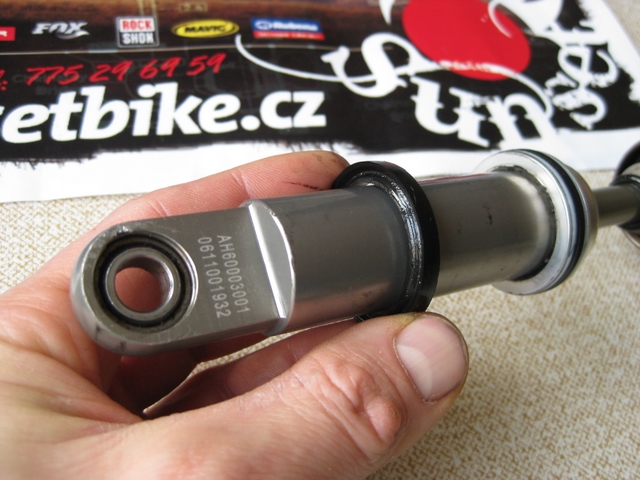

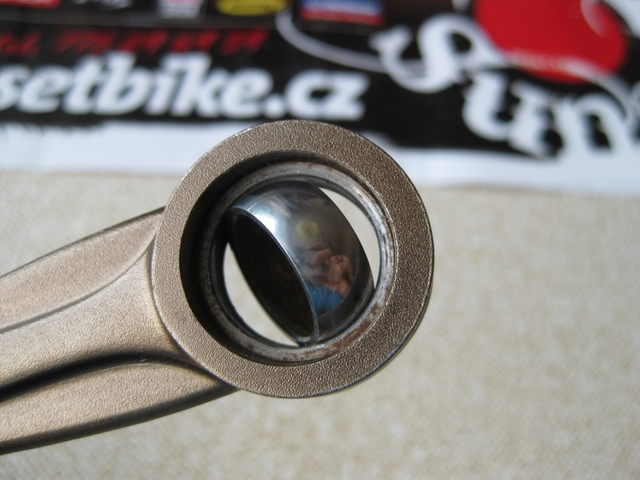

Kulové ložisko tlumiče.
Tudy se plní dusík do Brainu.

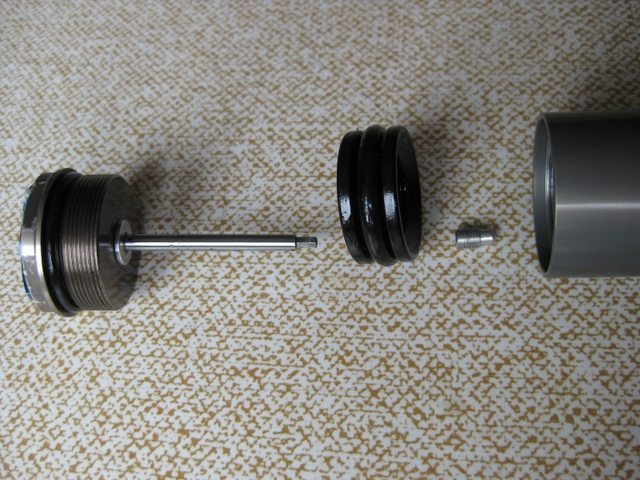

Takto vypadá vytažené ovládání „Brain Fade“ a vnitřní „plovoucí“ píst,který separuje olej od stlačeného plynu.
Takto vypadá vnitřní plovoucí píst, když je ještě v Brainu.

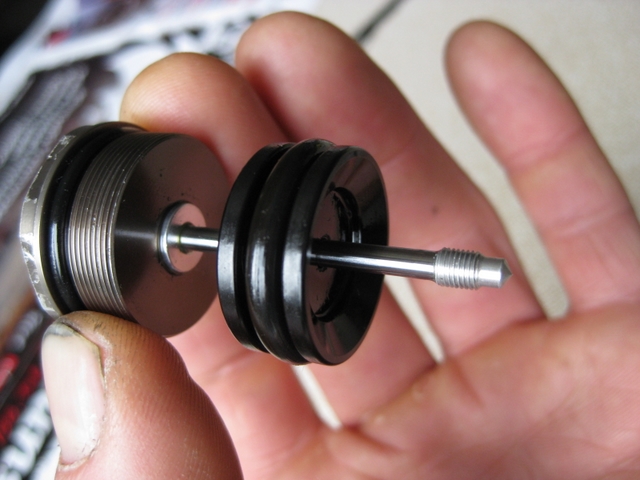

Takto vypadá sestava ovládání „Brain Fade“ ,jak je sestavena uvnitř brainu. Všiměte si špičaté trysky nasazené nakonci osičky na šestihranu

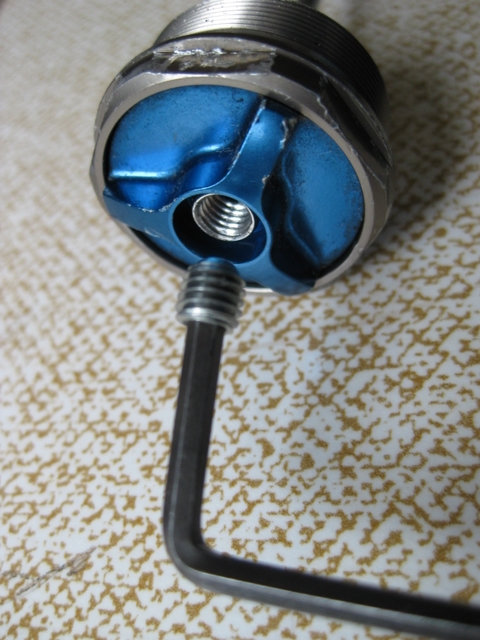

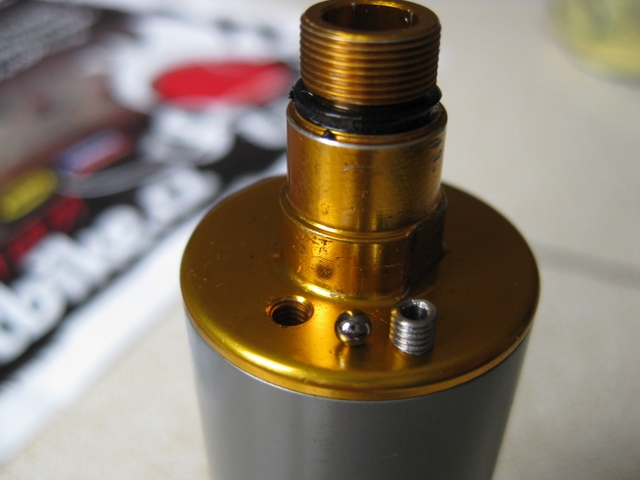

Odvzdušnění. Kulička pojištěná červíkem zespoda brainu.
Vyrovnávací píst „flow portu“. Ve středu vidíte sedlo brain Fade trysky, která umožňuje jezdci,aby si sám nastavil ,jak citlivé bude uvolnění tlumiče při nárazu na překážku. Pod tímto se skrývá ještě „STABILIZÁTOR“ neboli závažíčko na pružince,které při nárazu odevírá „flow port“ oleje.

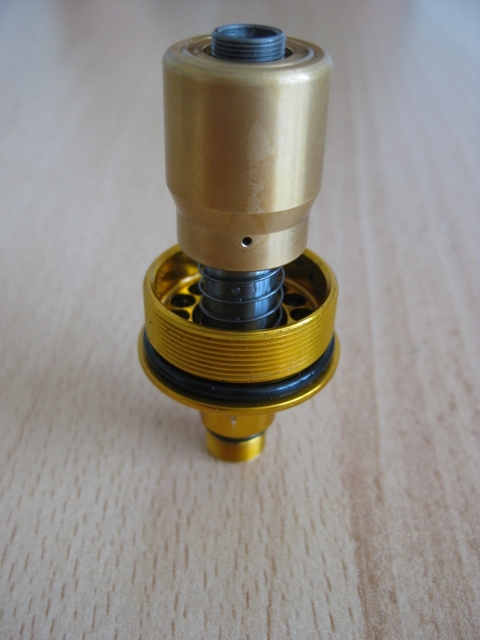

Vnitřní sestava flowportu.
Zde jsou vidět trisky,které vlivem nárazu vystříknou proud oleje,který odrazí závažíčko a aktivuje tlumič.

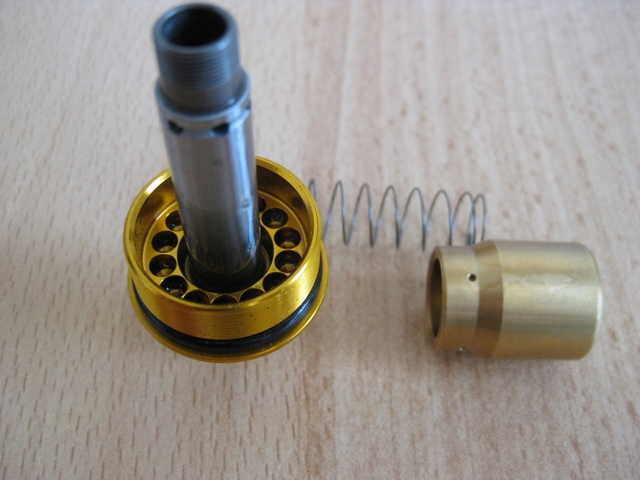

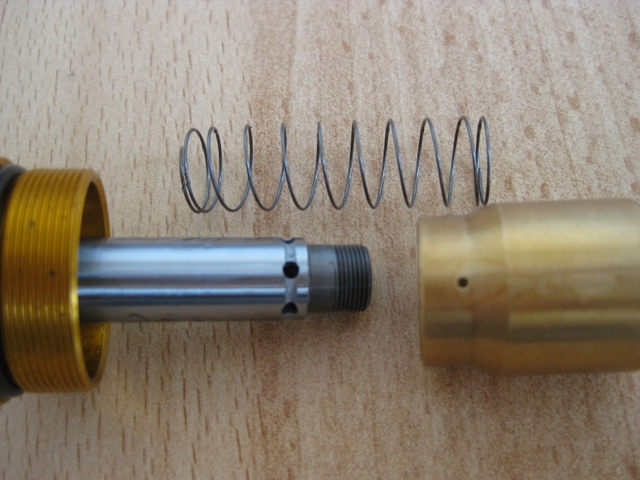

Rozložená sestava. Péro a mosazné závaží, neboli „stabilizátor“
