Renovace vytlačené karbonové patky na kole Scott Scale

11.10.2017

OPRAVA KARBONOVÉ PATKY

Karbonové patky jsou často nejproblematičtější místo na rámu. Když vám závit osy zadního kola probrousí drážku pro uchycení náby, kolo se vám v zadní stavbě zkříží a nebo dokonce začne vyskakovat z vidlice při záběru. Podobné je to i u cyklokrosových kol, kde se často mění kola a rychloupínák ohobluje povrch patky. Pak je většinou rám na vyhození, i když vypadá jinak zdánlivě v pořádku. Ještě že je éra těchto kol  za námi a pevné osy jsou již na karbonových kolech standardem.

Zde je příklad toho, jak taková poškozená patka vypadá.

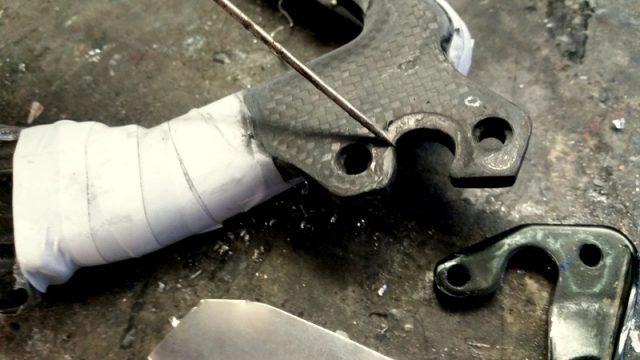

Na snímku je vidět povrchové vytlačení a v místě kam ukazuje hrot je drážka rozšířená o 2mm, takže kolo ve vidlici dře o rám. Je to sice malinká odchylka, ale projevuje se fatálně.





























Takže rám do kontajneru?? To ani náhodou.

Pokut je to váš miláček a stojí vám to za to, dokážeme patky zrepasovat.

Né vždy je to možné, ale v tomto případě to vyšlo. Podívejte se jak.

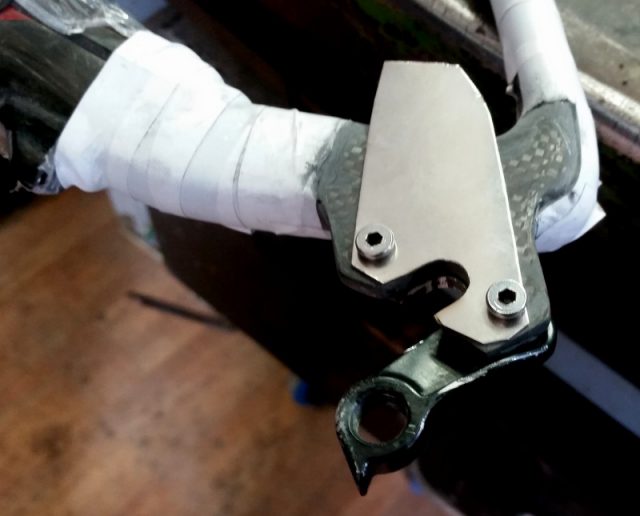

Nejprve jsme našli vhodný antikorový plech a vyrobili z něho šablonu přesně podle háku přehazovačky.

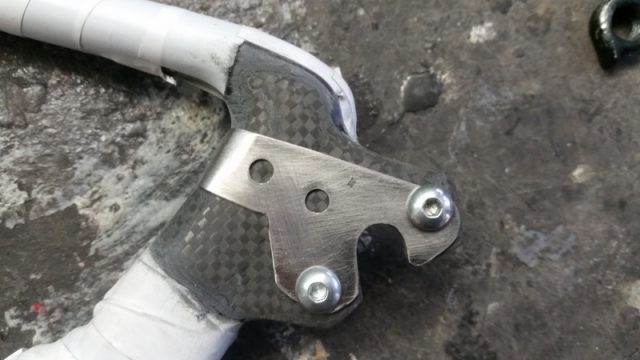

Plech bylo třeba tvarově přizpůsobit a ukotvit na rám.































Bohužel se nepodařilo ve spěchu vyfotit každý krok, ale následovalo přilepení samotného plechu k patce.

Potom zalaminování plechu karbonovím plátnem v několika vrstvách a pak nekonečné vybrušování finálního tvaru patky.

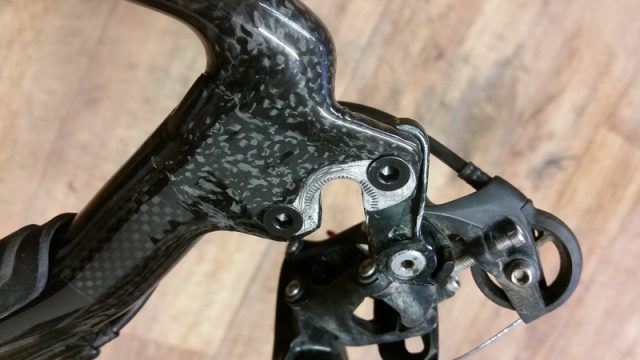

Výsledek však stojí za to.

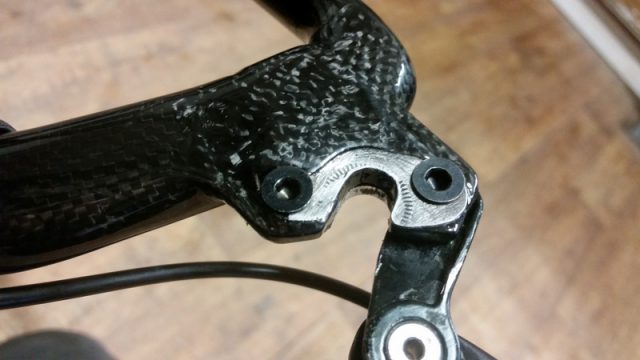

Nová patka s kovovou dosedací plochou prodlouží životnost rámu několikanásobně. Navíc na rámu není nic poznat. Po přelakování vše splynulo v jeden celek. Dílo je dokonáno a jde se jezdit.
